DeskProto CAMソフト・デスクプロト
マジックシリーズで３Ｄ切削加工をする時に必要なソフトです。DeskProtoは、低価格で高機能を実現した世界で使われている、3D-CAMソフトです。
対応機種は、Mggic30／Magic70／MagicF30P／MagicF300P
◎思い通りに切削する為の様々な機能が搭載されています。
ポストプロセッサの使用で、あらゆるNC,MCマシンに対応しており、インストール直後に選択できる機種（コントローラ）は118機種対応。
３軸加工機はもちろんのこと、回転軸加工機やＡＴＣ装置にも対応しています。
(MDX-15/20,MDX-650+ZCL-650,e.t.c...)

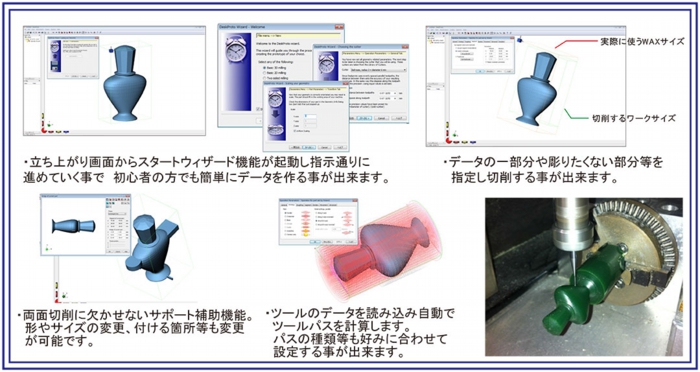

ツールパスは、等高線、X、Y、X+Y、螺旋とあり切削するパーツに合わせ変更する事が出来ます。輪郭加工や、ポケット部のZ方向減速機能もサポート。両面切削に便利な、自動サポート付加機能も付いており、エンドミルのシャンクやコレットの干渉を自動チェックしてパス計算してくれます。加工範囲指定や外周を切削しない設定も可能で切削概算時間の計算機能も付いています。
対話形式で加工手順を進められるウイザード機能があるので、初心者の方にも最適です。等高線加工の場合、緩斜面に補間パスを生成することも可能。３次元加工に加えて彫刻加工も可能になります。
※お取り寄せ品につき、納期目安は5～10営業日以内に発送予定です。
お急ぎの方は電話にて納期を確認して下さい。
卓上回転彫刻機、マジック MAGIC-1S タブレットワイヤレス対応 指輪の内側外側、円形物に彫刻ができる彫刻機です。別売の専用タブレットにてワイヤレス操作もできます。 |
卓上自動彫刻機、マジック MAGIC-2S タブレットワイヤレス対応 平面彫刻、写真彫刻が簡単にできる卓上彫刻機です。別売の専用タブレットにてワイヤレス操作が可能です。 |
卓上自動彫刻機、マジック MAGIC-5S タブレットワイヤレス対応 指輪彫刻、平面彫刻、写真彫刻まで可能です。別売の専用タブレットにてワイヤレス操作が可能です。 |
マジックタッチタブレット MSG MAGIC-TOUCH 彫刻機マジックシリーズ専用のタブレットです。 無線対応／1S,2S,5S 有線対応／20,30,50,70 |
卓上平面彫刻機、マジック MAGIC-F30P 精密彫刻、切削、切断、3Ｄ切削も可能な彫刻機です。 |
卓上平面彫刻機、マジック MAGIC-F300P F30Pのハイエンドモデル彫刻機です。広いワークスペースが特徴です。 |
卓上自動彫刻機、マジック MAGIC-20 タブレット有線対応 平プレートの文字彫刻や写真彫刻などに最適です。 |
卓上自動彫刻機、マジック MAGIC-30 タブレット有線対応 平面彫刻、写真彫刻、3D切削まで可能な卓上彫刻機です。 |
卓上自動彫刻機、マジック MAGIC-50 タブレット有線対応 回転冶具付で指輪の刻印や通常の平面彫刻も可能です。 |
卓上自動彫刻機、マジック MAGIC-70 タブレット有線対応 全ての機能を搭載したハイエンドモデル精密彫刻機です。 |
オプション品各種 マジック彫刻機用 機器の能力を最大限に発揮するための別売品です。 |
CAMソフト・DeskProto デスクプロト ３次元切削加工に必要なソフトです。あらゆるNCマシン、MCマシンに対応 |
レーザーマーキング彫刻機 INGRASER-FIBER 低価格で高性能な扱いやすいデスクトップ型のファイバーレーザー機器です。 |
旋盤・フライス盤・ボール盤 精密加工、切削加工や穴あけ作業に最適な機器です。 |
ノギス、計測ゲージ 精密部品、切削パーツの計測など加工補助に最適です。 |
ルーペ拡大鏡 彫刻や切削などの加工部分の確認などに使用できます。 |
洗浄機器各種 切削加工後の洗浄、精密部品の洗浄などに使用できます。 |
磁気バレル研磨器 細かい精密部品の入り組んだ箇所の研磨に最適です。 |
||||||||
MAGICシリーズ機能一覧
※タブレット使用時はケガキ彫刻の加工のみ対応です。
| 機種 ／ 機能 | 回転彫刻 指輪内側外側 |
メダル彫刻 | 切断加工 | ペン彫刻 | 3D立体切削 | 写真彫刻 | タブレット対応 |
| MAGIC-1S | ● | ●ワイヤレス | |||||
| MAGIC-2S |
● | ● | ●ワイヤレス | ||||
| MAGIC-5S | ● | ● | ● | ●ワイヤレス | |||
| MAGIC-20 | ● | ● | ●ケーブル | ||||
| MAGIC-30 | ● | ● | ● | ● | ●ケーブル | ||
| MAGIC-50 | ● | ● | ● | ● | ●ケーブル | ||
| MAGIC-70 | ● | ● | ● | ● | ● | ● | ●ケーブル |
| MAGIC-F30P | ● | ● | ● | ● | ● | ||
| MAGIC-F300P | ● | ● | ● | ● | ● |
※タブレット使用時はケガキ彫刻の加工のみ対応です。
MAGICシリーズ製品仕様
MAGICシリーズ彫刻サンプル
| 機種 ／ 仕様 | 本体サイズ W×H×D(mm) |
ワークサイズ X×Y×Z(mm) |
回転軸 ワークエリア |
スピンドル 回転数 |
精度：XY×Z | 重量 |
| MAGIC-1S | 233×323×278 | 内14-30／外40 | 0.005×0.00125 | 13kg | ||
| MAGIC-2S |
264×343×259 | 120×100×30 | 15kg | |||
| MAGIC-5S | 394×326×265 | 120×100×30 | 76mm | 21kg | ||
| MAGIC-20 | 288×303×355 | 140×100×30 | 24.6kg | |||
| MAGIC-30 | 288×303×355 | 140×100×30 | 12000 | 24.6kg | ||
| MAGIC-50 | 395×375×394 | 140×100×38.5 | 83.5mm | 31kg | ||
| MAGIC-70 | 395×375×394 | 140×100×38.5 | 93mm | 15000 | 32.5kg | |
| MAGIC-F30P | 465×278×388 | 300×200×38.5 | 14000 | 28.5kg | ||
| MAGIC-F300P | 470×375×455 | 300×200×38.5―75 | 10000～14000 | 38.5kg |
